Conexión de batería de litio 18650

2020-09-28 01:37

En el uso real de baterías, a menudo se requiere alto voltaje y gran corriente, que necesitan conectar varias baterías individuales en serie o en paralelo (o ambas), lo llamamos paquete de baterías. El paquete de batería de litio 18650 necesita un cierto estándar.

Batería 18650 en serie: Cuando se conectan varias baterías de litio 18650 en serie, el voltaje de la batería es el total de todo el voltaje de la batería, pero la capacidad permanece sin cambios.

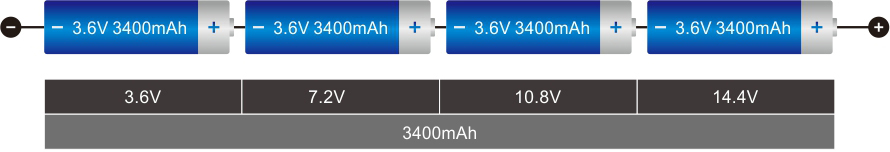

Diagrama esquemático de la conexión 18650-4S

Batería 18650 en paralelo: Si conecta varias baterías de litio 18650 en paralelo, puede obtener más energía. La conexión en paralelo de la batería de litio mantiene constante el voltaje, mientras aumenta la capacidad. La capacidad total es la suma de la capacidad total de todas las baterías de litio individuales.

Diagrama esquemático de la conexión 18650-4P

Conexión en serie y en paralelo de la batería 18650: El método de conexión en serie y en paralelo es conectar varias baterías de litio en serie y luego conectar los paquetes de baterías en paralelo. No solo mejora el voltaje de salida, sino también la capacidad.

Diagrama de conexión 18650-2S2P

  • Conexión en serie y en paralelo de baterías de litio Necesita una celda de batería que coincida.
    Estándares de coincidencia de baterías de litio: voltaje≤10mV resistencia ≤5mΩ capacidad≤20 mA
  • Batería con el mismo voltaje
  • Las diferentes baterías tienen diferentes voltajes. Después de conectarse en paralelo, la batería de alto voltaje carga la batería de bajo voltaje, lo que consume energía y puede provocar accidentes.
  • Batería con la misma capacidad
  • Conecte baterías con diferentes capacidades en serie. Por ejemplo, la misma batería puede ser diferente del grado de envejecimiento. Las baterías con poca capacidad se descargarán completamente primero, luego aumentará la resistencia interna. También debe usar la misma batería si se conecta en serie. De lo contrario, después de conectar baterías con diferentes capacidades en serie (por ejemplo, la misma batería puede ser diferente en el grado de envejecimiento), las baterías con poca capacidad se descargarán por completo primero y luego aumentará la resistencia interna.
  • En este momento, las baterías de gran capacidad se descargarán a través de la resistencia interna de las baterías de pequeña capacidad y luego se revertirán. De esta manera, el voltaje en la carga se reducirá en gran medida, la batería no podrá funcionar y la batería de gran capacidad solo es equivalente a la batería de pequeña capacidad. El uso prolongado puede provocar accidentes.
  • El paquete de baterías requiere un alto grado de consistencia (capacidad, impedancia interna, voltaje, curva de descarga, ciclo de vida).
  • El ciclo de vida de la batería es menor que el de una sola batería.
  • Las diferentes baterías tienen diferentes voltajes. Después de conectarse en paralelo, la batería de alto voltaje carga la batería de bajo voltaje, lo que consume energía y puede provocar accidentes.
  • Debe usarse en condiciones limitadas (incluida la carga, la corriente de descarga, el modo de carga, la temperatura, etc.)
  • Después de que se forma el paquete de baterías de litio, el voltaje y la capacidad de la batería aumentarán considerablemente, por lo que debe protegerse. También necesita monitoreo de equilibrio de carga, temperatura, voltaje y sobrecorriente.
  • El paquete de baterías debe cumplir con los requisitos de diseño de voltaje y capacidad.
